اگر در حوزه تولید محصولات الکترونیک فعالیت دارید، حتما با خمیر قلع آشنا هستید همان ماده چسبناکی که قطعات مدارهای چاپی را به هم متصل می کند. اما خمیر قلع دقیقا چیست و چرا در مونتاژ PCB اینقدر اهمیت دارد؟
چه یک علاقه مند به پروژه های DIY باشید یا یک صنعتگر در مقیاس انبوه، شناخت خمیر قلع می تواند تفاوت بزرگی در کیفیت کار شما ایجاد کند. در این راهنما، همه چیز را بررسی می کنیم، ز ترکیبات و انواع آن تا نکات نگهداری و جلوگیری از خطاهای رایج.
خمیر قلع مخلوطی غلیظ و چسبناک از ذرات ریز فلز قلع (معمولا پایه قلع) معلق در فلاکس (ماده شیمیایی پاککننده) است. میتوان آن را "چسب" در نظر گرفت که قطعات الکترونیکی را هنگام حرارت به PCB میچسباند.
بدون خمیر قلع، دستگاههای الکترونیکی مدرن مانند تلفنهای هوشمند، لپتاپها و تجهیزات پزشکی وجود نداشتند. این ماده اینقدر مهم است!
همه خمیرهای قلع یکسان نیستند. بسته به پروژه خود باید نوع مناسب را انتخاب کنید.
همیشه برایتان سوال بوده که چگونه قطعات ریز به این دقت روی برد مدار قرار میگیرند؟ راز آن در خمیر قلع است:
یک استنسیل فلزی روی PCB قرار گرفته و خمیر قلع با کاردک روی آن پخش میشود. این کار خمیر را فقط در محل مورد نیاز (پدهای قطعات) قرار میدهد.
یک دستگاه پیک اند پلیس (یا دست ثابت علاقهمندان) مقاومت ها، آیسی ها و خازن ها را روی پدهای آغشته به خمیر قرار می دهد.
برد وارد کوره ریفلو میشود که با حرارت کنترل شده، قلع ذوب شده و اتصالات الکتریکی محکمی ایجاد میکند.
بازرسی نوری خودکار (AOI) یا اشعه ایکس برای یافتن عیوبی مانند اتصال کوتاه، حفره یا قطعات ناصاف
خمیر قلع حساس است اگر درست نگهداری نشود به توده بیاستفادهای تبدیل می شود. برای تازه ماندن:
حتی حرفه ای ها هم گاهی دچار مشکل می شوند. راه حل ها:
| ویژگی | بدون سرب | دارای سرب |
|---|---|---|
| نقطه ذوب | ~217-227°C | ~183°C |
| سمیت | مطابق RoHS | حاوی سرب (سمی) |
| سهولت استفاده | نیاز به تنظیم دقیق ریفلو | کاربرد آسانتر |
| هزینه | کمی گرانتر | معمولا ارزانتر |
| کاربردها | الکترونیک مصرفی امروزی | الکترونیک قدیمی |
نتیجه گیری: به جز پروژه های معاف (نظامی، هوافضا)، نوع بدون سرب برای رعایت مقررات و ایمنی بهتر است.
خمیر قلع قهرمان گمنام صنعت الکترونیک است. از ساخت پروژههای ساده آردوینو تا تولید انبوه PCBها، انتخاب خمیر مناسب و استفاده صحیح از آن اتصالاتی قوی و قابل اعتماد ایجاد می کند.

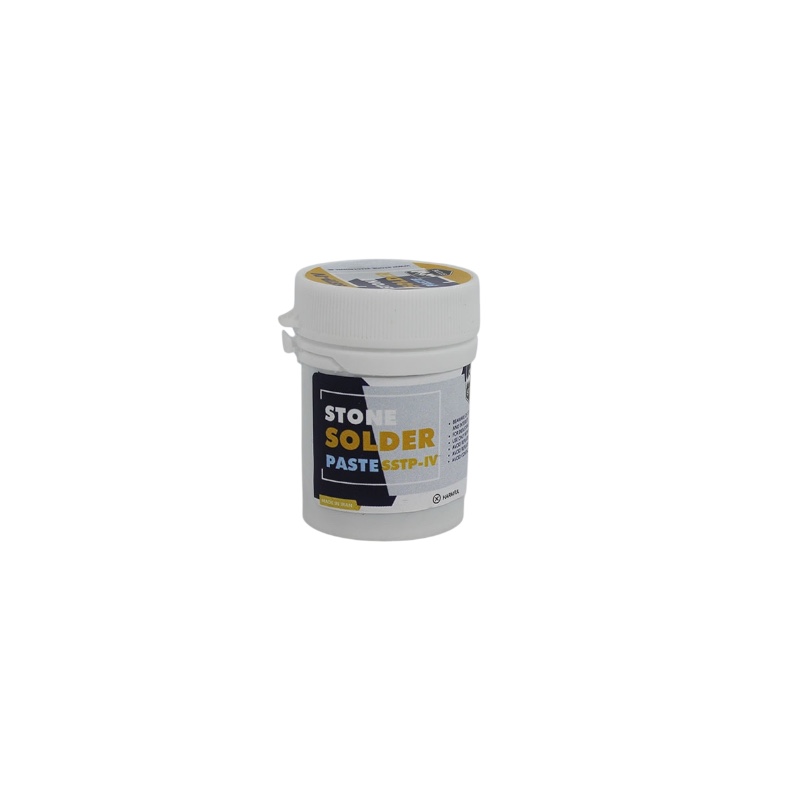

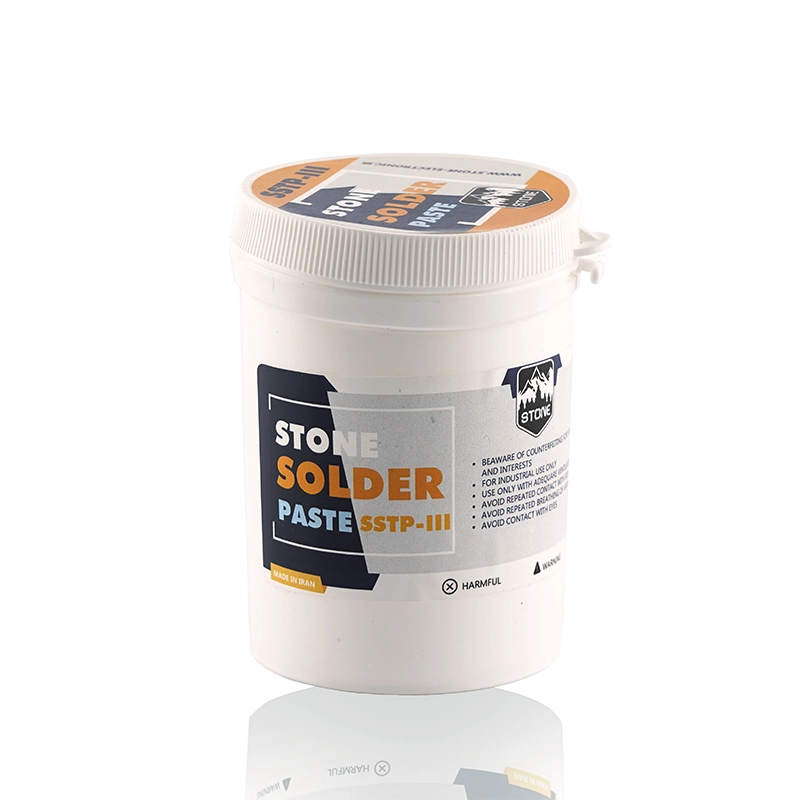

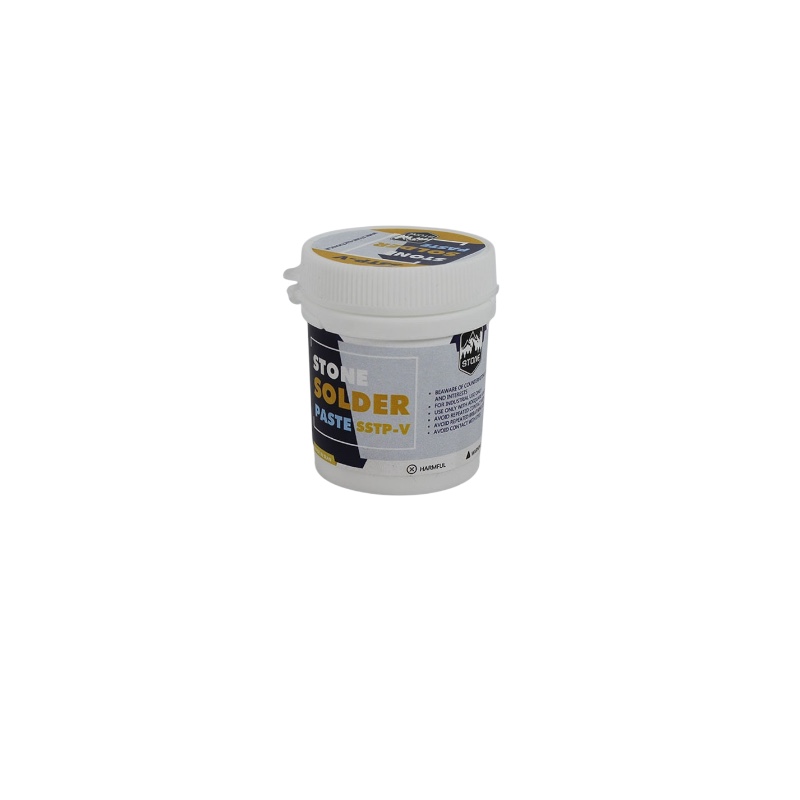

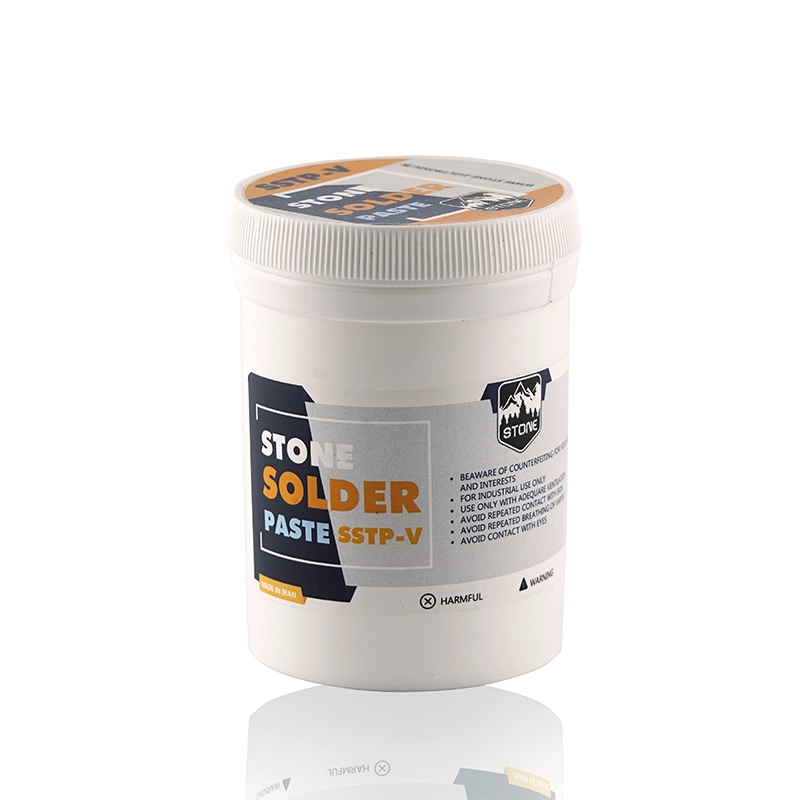

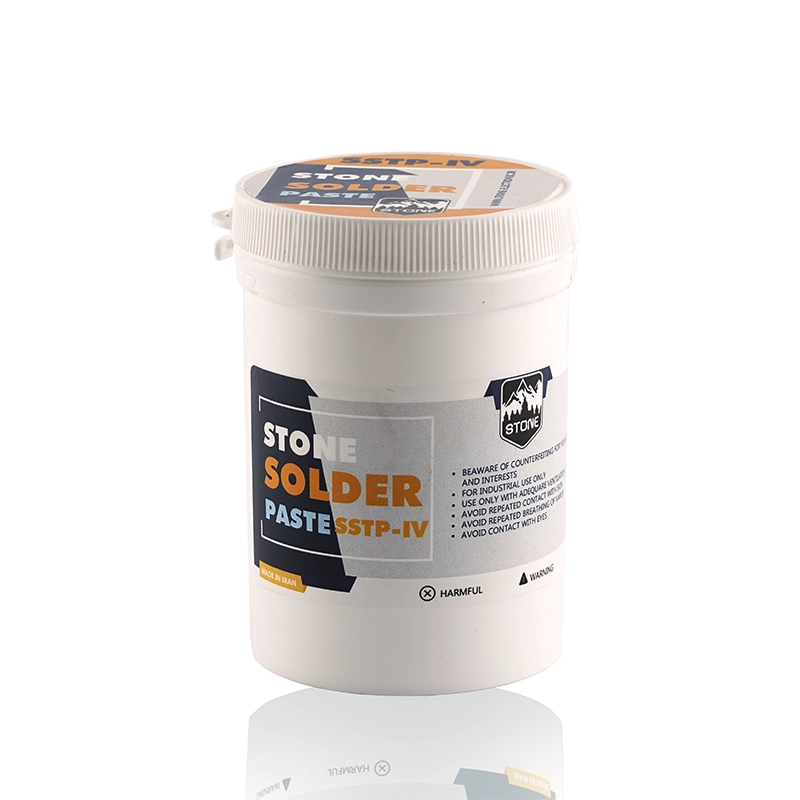

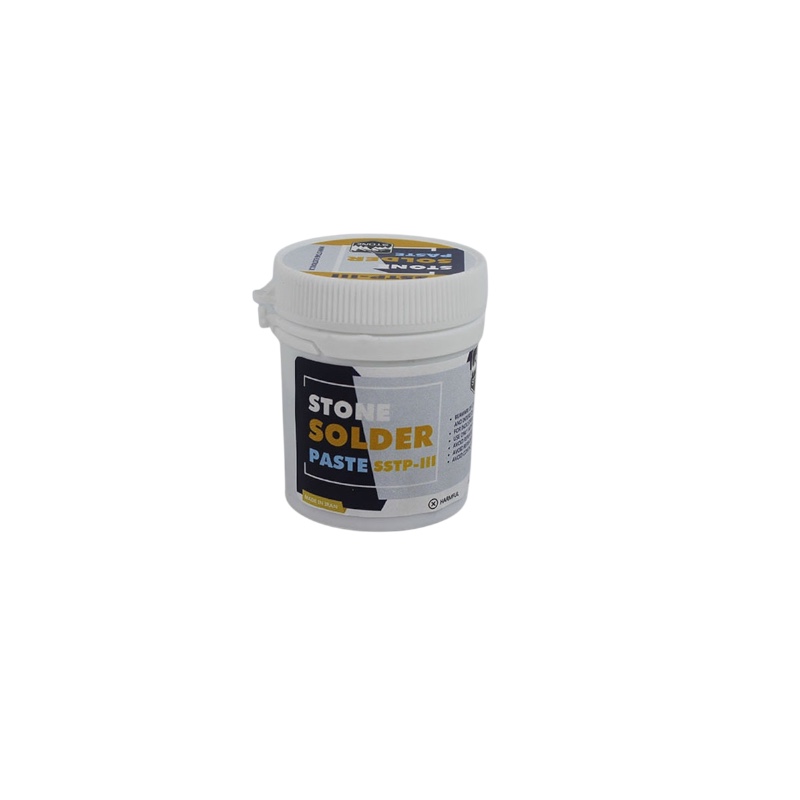

ما در استون الکترونیک با افتخار عرضه کننده خمیرهای قلع باکیفیت برای تمام نیازها - از انواع بدون سرب تا بدون نیاز به شستشو - هستیم. سوالی دارید؟ تماس بگیرید - خوشحال میشویم کمک کنیم!
